16.1 Prinsippskisse for utforming av vertikalprofil for vegkryss

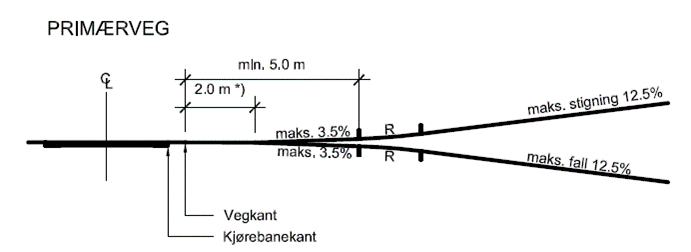

Kryss mellom boliggate og privat veg

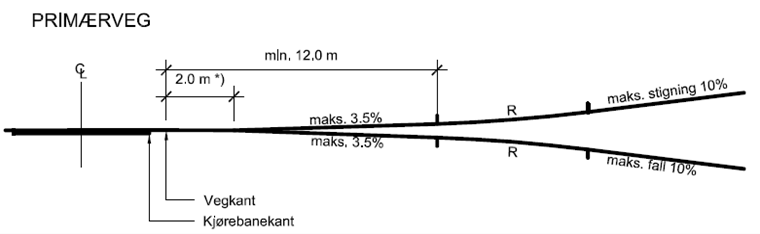

Kryss mellom boliggater og kryss mellom boliggate og samlegate
*Samme fall som primærvegen ved takfall mot avkjørsel
16.2 Utvendig drensgrøft i jord
Ved løsning med utvendig drensgrøft i jord/grus skal kantsteinen forsterkes i slitasje- og trykkutsatte områder, som for eksempel ved kryss. Dette kan løses ved tettere oppsetting av vertikale armeringsjern og ekstra bakstøp med armering.

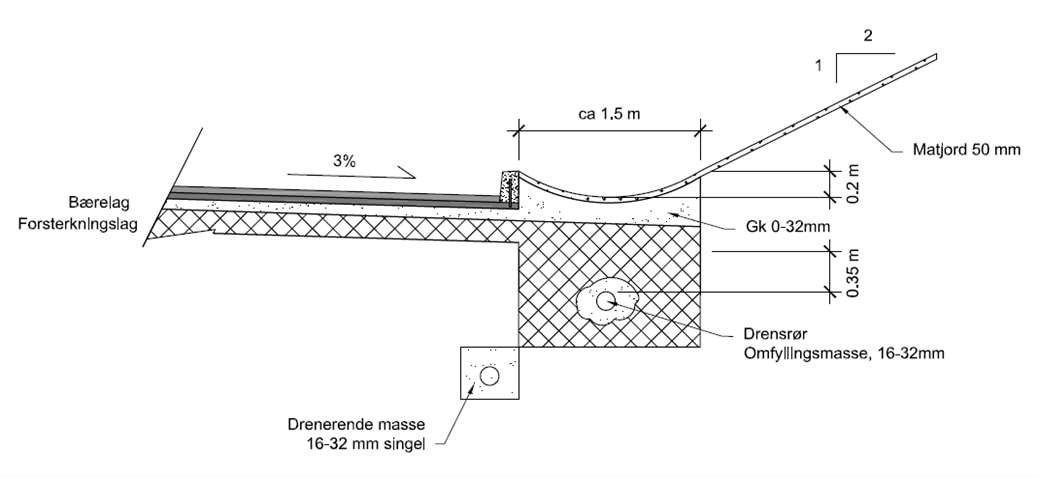

Utvendig drensgrøft i jord/grus

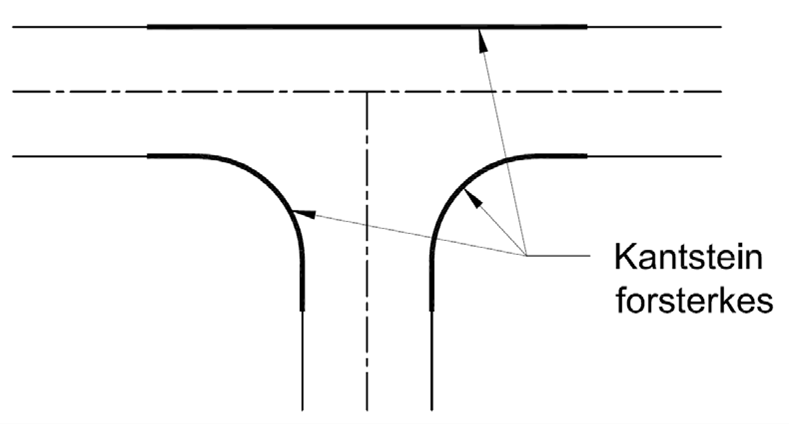

Forsterkningsområde av kantstein ved kryss
16.3 Drensgrøft ved rabatt og gang- og sykkelveg
For beplantning i rabatt, se anbefalt jordtykkelse i evt. «Normer for park og friområde».
Rabatt og drensgrøft ved gang- og sykkelveg
16.5 Skjæring
For detaljer rundt skjæring i fjell, se N200.

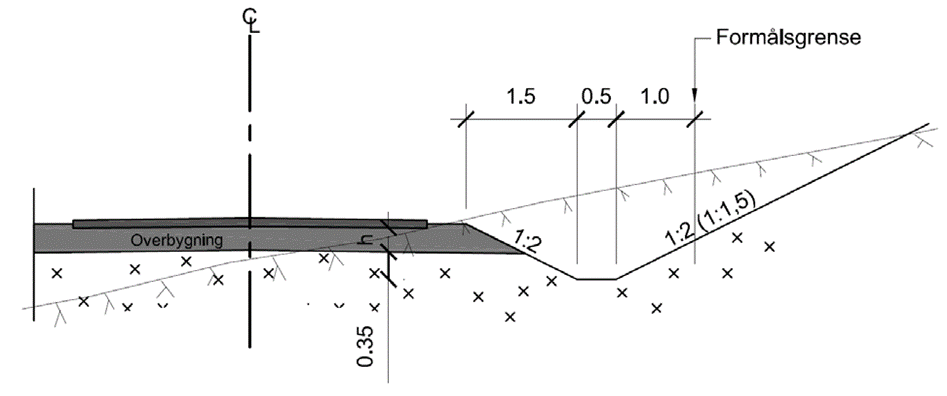

Skjæring i jord, dyp sidegrøft
16.7 Glidestøpt betongkantstein

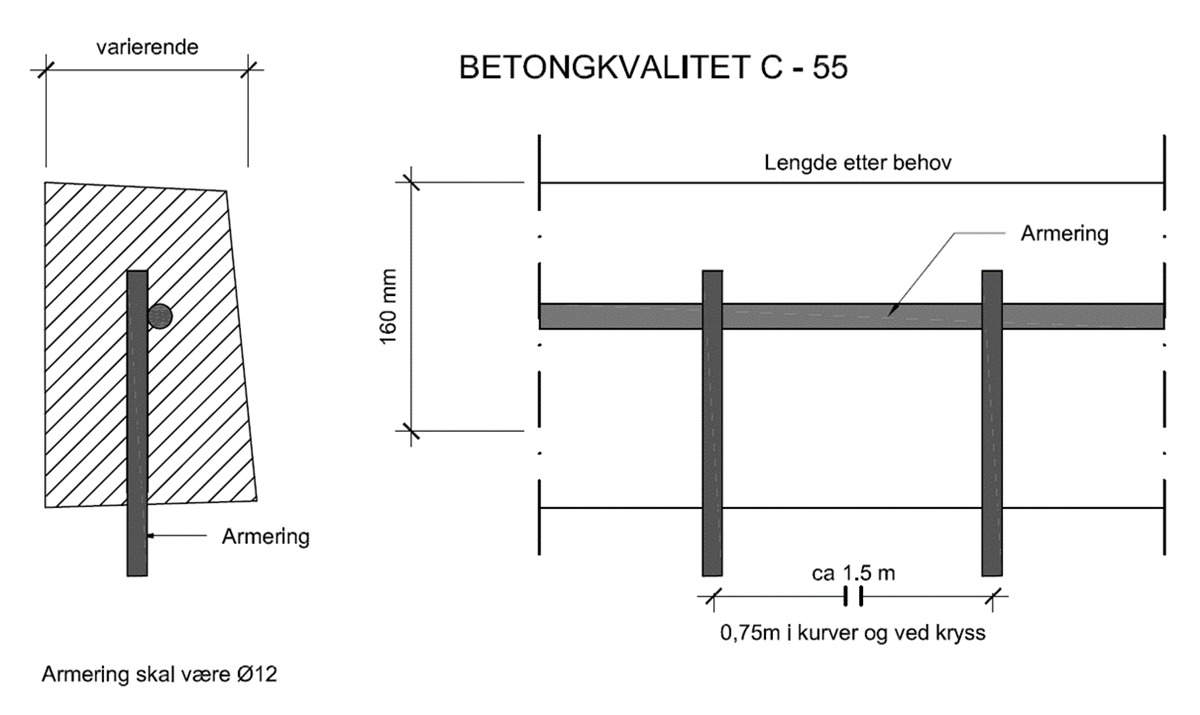

Monteringsdetalj – glidestøpt betongkantstein
Montering av glidestøpt betongkantstein
Denne utførelsen skal benyttes ved nye anlegg, boligfelt og lignende.
16.8 Granittstein
Råkantstein 125 x 250 mm. Granitt grovhugget grad NS-EN 12670:2001
Monteringsdetalj – granittstein

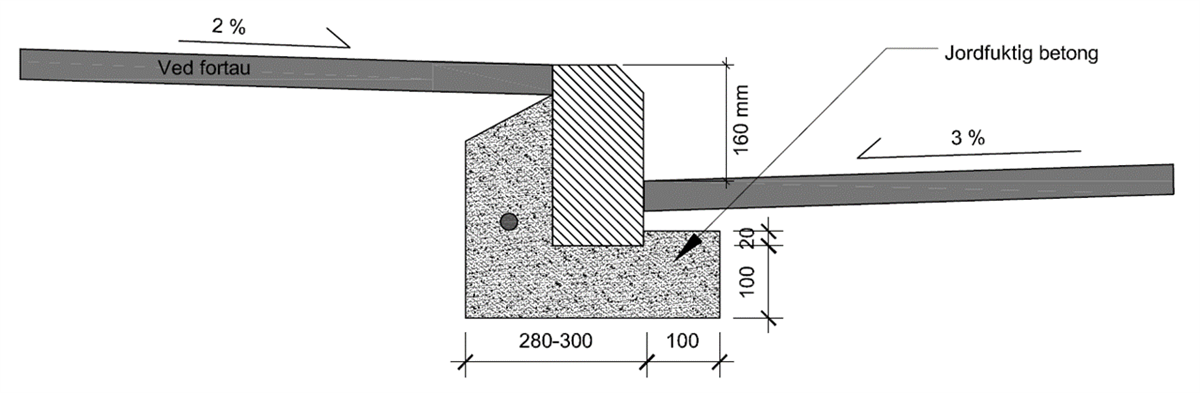

Montering granitt kantstein
Armering skal ha dameter 12.
16.9 Nedsenking av fortau
Denne typen gjelder for nedsenkning på tvers av fortauets lengderetning av typen helstøpte betongfortau, hovedsakelig i bysentrum, og for fortausareal med kantstein av granitt. Senkningen kan legges til høyre, venstre eller midterste del av gangfeltet.

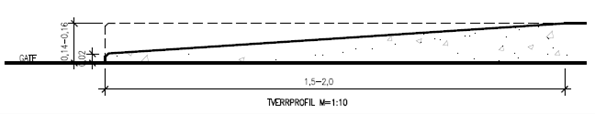

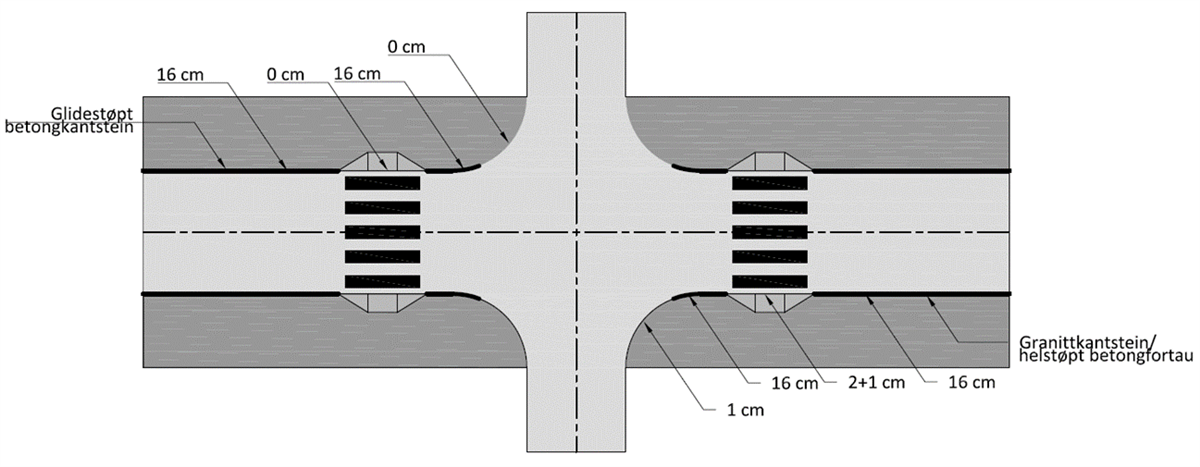

Utforming nedsenket fortau
16.10 Plassering av varmekabler i fortau
Ved legging av varmekabler skal det legges trekkerør som sikrer tilgang for framtidige kabler i fortausarealet.

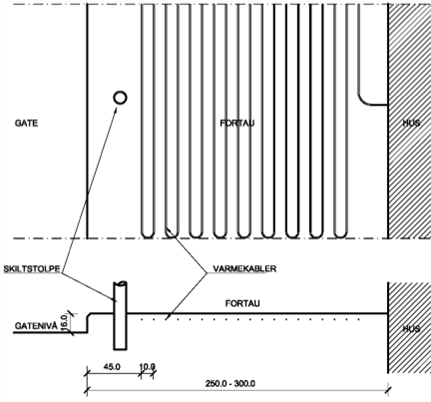

Varmekabler i fortau
